MOFO – ultra lehký skládací karavan za kolo

Navrhl jsem model ultra lehkého karavanu za kolo, který lze celý složit. Hlavní vizí bylo umožnit cestování s kolem i karavanem tak, aby vše splňovalo limity pro přepravu ve vlaku nebo jiných prostředcích, a přitom jste se nemuseli omezovat jen na kempy. Můžete tak projet svět a zažít skutečně svobodné cestování – karavan je vhodný zejména za elektrokolo, čímž se značně rozšiřují možnosti výletů i pro delší trasy.

Technické řešení a koncept:

• Celý karavan je konstrukčně navržený tak, aby byl co nejlehčí a maximálně skladný – základ tvoří sendvičová deska (extrudovaný polystyren + sololit) spojená speciálně navrženými 3D tištěnými konektory, které lze v případě potřeby snadno demontovat, slepit či opravit.

• Karavan lze pohodlně složit/vložit do vlaku spolu s kolem a složit jej přímo v místě startu nové výpravy.

• Energetická soběstačnost je zajištěna solárním panelem, který dobíjí vestavěnou baterii – ta pak dodává energii nejen pro vnitřní vybavení, ale i průběžně dobíjí elektrokolo. Díky zásuvce na 220 V lze v karavanu nabíjet notebook, mobil a další zařízení.

• Interiér je připraven na vestavbu – v plánu je skládací kuchyňka (vařič, elektro lednička, barel na vodu, vybavení na vaření), vylepšení bude probíhat dle reálných zkušeností s prototypem.

Speciální vychytávka:
Pokud připevníte malý satelitní komunikátor (např. Starlink), můžete kdekoliv streamovat svá dobrodružství na cestách po světě. Tato volba z karavanu dělá skutečnou "digitální kancelář" i ve volné přírodě.

Výhody konceptu:

• Extrémně nízká hmotnost a modularita, vhodné pro solo cestovatele i dobrodruhy.

• Nízká pořizovací cena díky levným materiálům a 3D tištěným dílům

• Plná opravitelnost a univerzální použití, každý si jej může přizpůsobit

• Není třeba řešit kempy – lze přenocovat téměř kdekoli

Nedostatky a rizika produktu:

• Omezená nosnost a odolnost: Sendvičová konstrukce je lehká, ale méně odolná proti vandalismu a extrémnímu počasí.

• Tepelná a zvuková izolace: Extrudovaný polystyren poskytuje základní izolaci, ale v chladném či horkém klimatu může interiér rychle měnit teplotu.

• Závislost na solární energii: Při dlouhodobě špatném počasí hrozí vybití baterie, což znamená omezený provoz elektrokola i vybavení.

• Rozměry pro přepravu: I když je karavan skládací, manipulace může být v praxi složitější, např. v přeplněném vlaku nebo při ručním transportu přes překážky.

• Stabilita jízdy: Tažení karavanu mění chování kola a zvyšuje zátěž na motor a brzdy elektrokola.

• Složitější servis: 3D tištěné díly mohou vyžadovat speciální náhradní součástky nebo tisk na míru v případě poškození.

• Požadavky na legislativu: V některých zemích je třeba řešit označení, homologaci nebo povolení pro přívěs za kolo.

• Bezpečnost a ochrana proti krádeži: Nízká hmotnost znamená i snadnější odcizení – je nutné vymyslet zabezpečovací prvky.

Další vývoj bude zaměřen na optimalizaci výkonu solárního panelu a baterie a doladění vnitřního vybavení dle skutečných potřeb cyklocestovatele. Pokud máte odvahu, zkuste si prototyp vyrobit, otestujte jej a podělte se o zkušenosti!

Psí bouda Adonis: chytrá automatizace pro vašeho psa

Představuji vám inovativní prototyp psí boudy, která se zaměřuje na pohodlí čtyřnohých mazlíčků a pohodlí jejich majitelů. Psi milují pravidelnost – proto je v tepelně izolační boudě integrovaný automatický krmič s CE certifikací pro EU, vybavený časovačem. Stačí nasypat krmení do zásobníku a dávkování je zajištěno na několik dní dopředu. Bouda obsahuje také automatickou misku na vodu, která se sama dopouští a zajišťuje stálý přísun čerstvé vody.

Další praktickou vychytávkou je originální tahaná fasáda – můžete ji sladit s vaší stávající fasádou domu, takže bouda elegantně zapadne do exteriéru. Model Adonis vyniká jednoduchým, nenápadným designem. Konstrukce je odolná proti mechanickému poškození, snadno se čistí a materiál (olepený extrudovaný polystyren) garantuje přívětivou cenu s vysokými tepelně izolačními vlastnostmi. Střechu lze přizpůsobit – na výběr je plechová krytina, šindel nebo lepenka.

Zápory a nedostatky k řešení:

• Závislost na elektrické energii: Automatický krmič i miska na vodu vyžadují spolehlivé napájení – v případě výpadku nemusí dávkování fungovat.

• Hygiena zásobníku: Větší sklad krmiva je třeba pravidelně kontrolovat, aby nevznikly plísně nebo zápach.

• Vlhkost v boudě: Automatická míska na vodu zvyšuje riziko vlhkosti – nutné dobré odvětrání.

• Odolnost polystyrenu: Ačkoliv je konstrukce chráněná, šikovní psi a extrémní počasí mohou polystyren poškodit – je vhodné jej chránit trvanlivou fasádou.

• Zamrznutí vody v zimě: V chladných měsících hrozí zamrzání vody v misce bez vyhřívání.

• Bezpečnost krmících mechanismů: Někteří psi mohou krmič poškodit nebo rozbít, pokud mají tendenci hrabat nebo žvýkat.

• Fasáda na míru: Customizace vyžaduje pečlivé zaměření a kvalitní zpracování, aby byla ochrana a vzhled skutečně efektivní.

• Dávkování pro různé velikosti psů: Krmič i bouda je nutné dimenzovat na míru – speciálně pro velké a malé rasy.

Boudu Adonis doporučuji majitelům, kteří hledají elegantní a praktické řešení s automatizací krmení i vody, stylovým provedením a dobrou izolací. Při výběru materiálů a technologií myslete na odolnost, čistitelnost a bezpečnost jak pro psa, tak celý automatický systém.

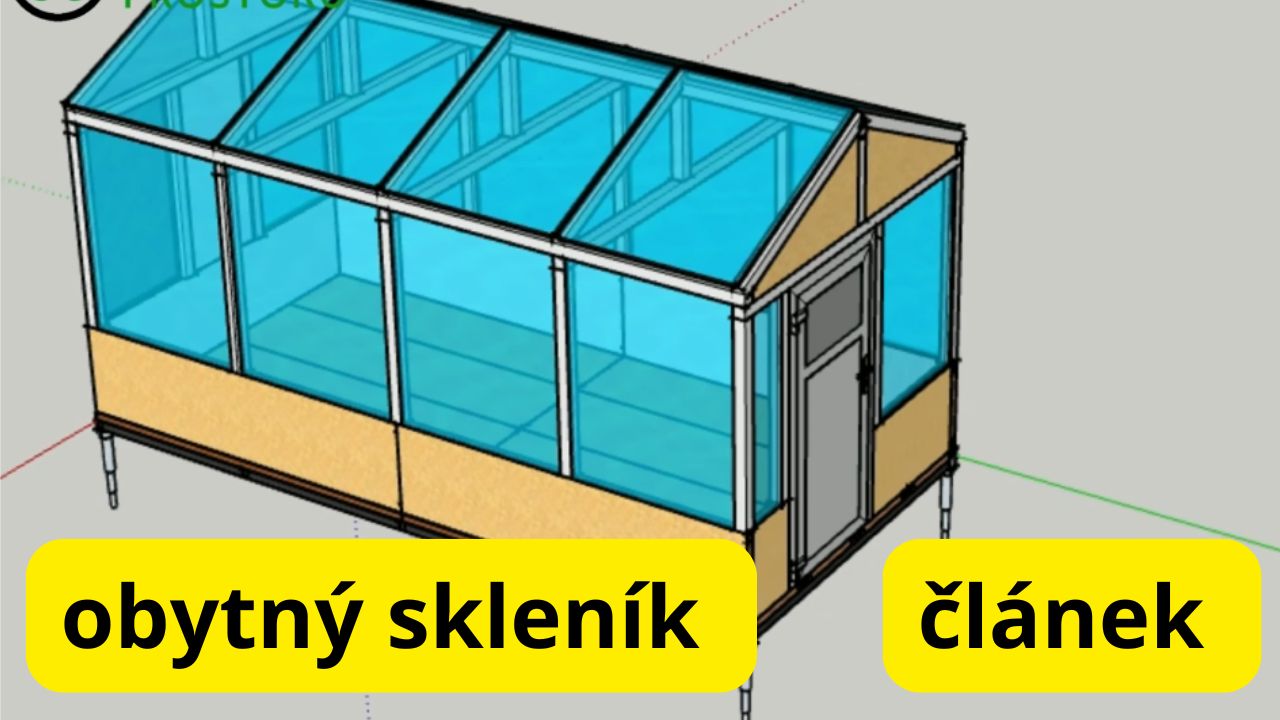

Obytný skleník bez stavebního povolení – koncept bydlení na neobytných pozemcích

Dobrý den, představuji Vám prototyp obytného skleníku, který je vytvořen z tepelně izolačních dvojskel (možné je také provedení z trojskel dle požadavků). Hlavní myšlenka je umožnit umístění obytné plochy i na pozemcích, které nejsou primárně určeny k bydlení. Skleník není podle zákona určený k trvalému obývání, ale jeho konstrukce je navržená tak, aby splňovala všechna základní kritéria pro přespání či rekreaci i v zimním období.

Skleník poskytuje fascinující možnost – mít obytný prostor pro rekreaci, kde je možné si zatopit a být v přímém kontaktu s přírodou jak uvnitř, tak venku. Celá stavba je navíc plně demontovatelná.

Stavební zákon a umístění

Podle aktuálního stavebního zákona č. 283/2021 Sb. (platné k 11/2025) lze skleníky do 40 m² zastavěné plochy a do 5 metrů výšky postavit bez stavebního povolení, pokud jsou minimálně 2 metry od hranice pozemku a nejsou podsklepené. Zásadní je ovšem respektovat územní plán dané obce – na některých pozemcích není povoleno stavět žádné stavby, ani drobný skleník. Před zahájením stavby si proto vždy ověřte podmínky u místního stavebního úřadu.lanitgarden+3​

Konstrukce a funkce

• Skleník je modulární, demontovatelný, montáž zabere několik dní.

• V čelní stěně lze instalovat gril, který možné obsluhovat i z interiéru – teplo z komínu zároveň přispívá k ohřevu vnitřního prostoru.

• Konstrukce umožňuje celoroční užití s určitými kompromisy: např. řešení spalovacího WC či ohřev vody přes gril integrovaný ve skleníku.

Rizika a nedostatky dle stavebního zákona i praxe

• Skleník není oficiálně schválen pro celoroční bydlení; v případě kontroly může úřad požadovat jeho odstranění.

• Stavbu je možné provést bez povolení pouze za dodržení limitu do 40 m², výšky 5 m a odstupu od hranice pozemku. Při překročení těchto parametrů budete potřebovat povolení.

• Skleník nikdy nesmí sloužit jako trvalý byt a nemůžete jej připojit k trvalému pobytu.

• Nedodržení územního plánu může znamenat nařízení odstranění, i když je rozměr v pořádku.

• Problémy mohou nastat též při napojení na inženýrské sítě (elektřina, voda, odpady).

• Komfort bydlení na neobytných pozemcích závisí na dostupnosti vody, WC a vytápění.

• Skleník, i když může nabídnout posezení či přespání, neposkytuje všechny hygienické a bezpečnostní standardy klasického domu.

Inspirace

Fotografie a příklady obytných skleníků najdete například na portálech:

• českeskleniky.cz (galerie)

• gardenway.cz (inspirace od zákazníků)

• vintagelover.cz (stylové obytné skleníky)ceskeskleniky+2​

Pokud Vás koncept zaujme, doporučuji vždy konzultovat projekt s příslušným stavebním úřadem a ověřit vhodnost pozemku. Následovat mohou experimenty s vlastní realizací, protože obytný skleník představuje unikátní možnost, jak si užít pobyt v přírodě v novém stylu – a to téměřě kdekoliv.

Výměníkové ohniště z Jeklů: Efektivní ohřev vody v bazénu nebo vířivce

Vytvořil jsem 3D model konstrukce z ocelových Jeklů, která slouží jako výměníkové ohniště pro efektivní ohřev vody v bazénu nebo vířivce. Celá konstrukce je dutá — prostorem uvnitř Jeklů proudí voda, kterou pohání čerpadlo přímo z bazénu nebo vířivky. Díky tomu, že prostor na oheň je v přímém kontaktu s vodou, dochází k maximálnímu předání tepla.

Klíčové konstrukční detaily:

• Použitý materiál je Jekl 80x20x2mm, celkem cca 16 m.

• Konstrukce je svařená metodou CO, což zajišťuje pevnost a těsnost.

• Voda je připojena kouhouty na nohy ohniště, takže nikde nepřekáží připojovací hadice.

• Pro zatápění je oheň uložen přímo na kovové těleso, které je duté — plamen předává teplo přímo proudící vodě.

• Plánuje se doplnění ventilátoru a redukce pro intenzivnější hoření.

Hlavní výhody:

• Vysoká účinnost díky přímému kontaktu plamene s kovovou výměníkovou plochou.

• Robustní konstrukce s dlouhou životností.

• Jednoduché napojení na existující čerpadlo vířivky nebo bazénu.

• Voda proudí přímo v konstrukci ohniště, bez problémů s hadicemi či rozvody.

Možné nedostatky a technické problémy:

• Zanášení vnitřních prostor: Potřeba pravidelné kontroly a čištění kanálků, zejména při tvrdé nebo chemicky upravené vodě.

• Těsnost spojů: Svařování musí být dokonale těsné; hrozí únik vody a snížení výkonu.

• Teplotní roztažnost: Ocel se při vysokých teplotách deformuje, je vhodné řešit dilatační mezery nebo pružné kotvení.

• Výkon čerpadla: Je nutné zvolit dostatečný průtok a případně použít filtraci kvůli odporu konstrukce.

• Kondenzát: Kontakt studené vody s horkou plochou může způsobit kondenzaci a tím ovlivnit výkon.

• Riziko přehřátí: Nedostatečný průtok může vést k vaření vody v konstrukci. Doporučuje se pojistný ventil nebo tepelná regulace.

• Bezpečnost: Vysoké teploty a tlak znamenají riziko opaření a prasknutí hadic — tlačítkový ventil a teplotní monitoring jsou doporučené.

• Výměníkový profil: Standardní Jekly nejsou optimalizované pro předávání tepla; lepší účinnost by mohly mít spirálové trubky nebo speciální profily.

• Vliv materiálu na vodu: Ocel může ovlivnit složení vody, zvlášť při vyšších teplotách — je třeba sledovat vliv na kvalitu vody.

Pokud se rozhodnete podobné ohniště realizovat, doporučuji navrhnout rozměry a průtok tak, aby odpovídaly vašemu zařízení, a zavést preventivní opatření pro vyšší bezpečnost i účinnost.

Podrobný návrh a vizualizaci najdete ve videu: „výměníkové ohniště 3D návrh“ (Mistři prostoru, YouTube). Výsledek plánuju otestovat přes zimu — napište do komentářů, zda si myslíte, že bude mít efekt!
